HFZL / HFKL

工厂供货系列 · CJWR

HFZL / HFKL 导向气缸

適用于轻量自动化、夹具和定位控制的緊湊导向气缸。

提交询价CAD 资源CAD 资源

产品预览

源文件圖片
HFZL / HFKL HFZL / HFKL 导向气缸
产品源圖参考 · 请针對确认后的配置申请正式 3D CAD 文件

产品概述

為可靠機械制造而设计

The HFZL and HFKL families offer guided pneumatic cylinder choices for compact equipment where controlled travel, practical mounting and flexible integration are required.

技术参數

更新于 2026-10-02
導向結構Compact guide-rod cylinder
系列規格範圍Ø10–Ø25
運動形式Guided linear pneumatic travel
安裝方式Select according to application drawing

要替代 SMC 或 Festo 的型号？

报价前我们会核對安装孔位、接口螺纹、行程与感应槽。

查看替代判定

工程信息

产品特点与应用场景

产品特点

  • +Guided linear movement for compact automation
  • +Stable support for fixtures, tooling and transferred parts
  • +Series-level CAD and drawing support on request
  • +Configuration support for OEM equipment projects

典型应用

  • +Compact fixtures
  • +Part transfer
  • +Assembly automation
  • +Positioning tasks

CAD 文件中心

选择文件格式

0 / 2 種格式可直接下载 · 浏览 CAD 资源库

STEP需申請

STEP 三维 CAD 模型

3D CAD file available on request

申请文件
PDF需申請

二维尺寸圖

Dimension drawing available on request

申请文件

需要未列出的格式？请在询价时說明所需文件格式。

完整选型资料

系列目录与技术圖紙

以下為该系列的完整原始选型资料。点击任一页面可打开高清原圖，放大查看型号规则、尺寸、参數表和注释。

3 页

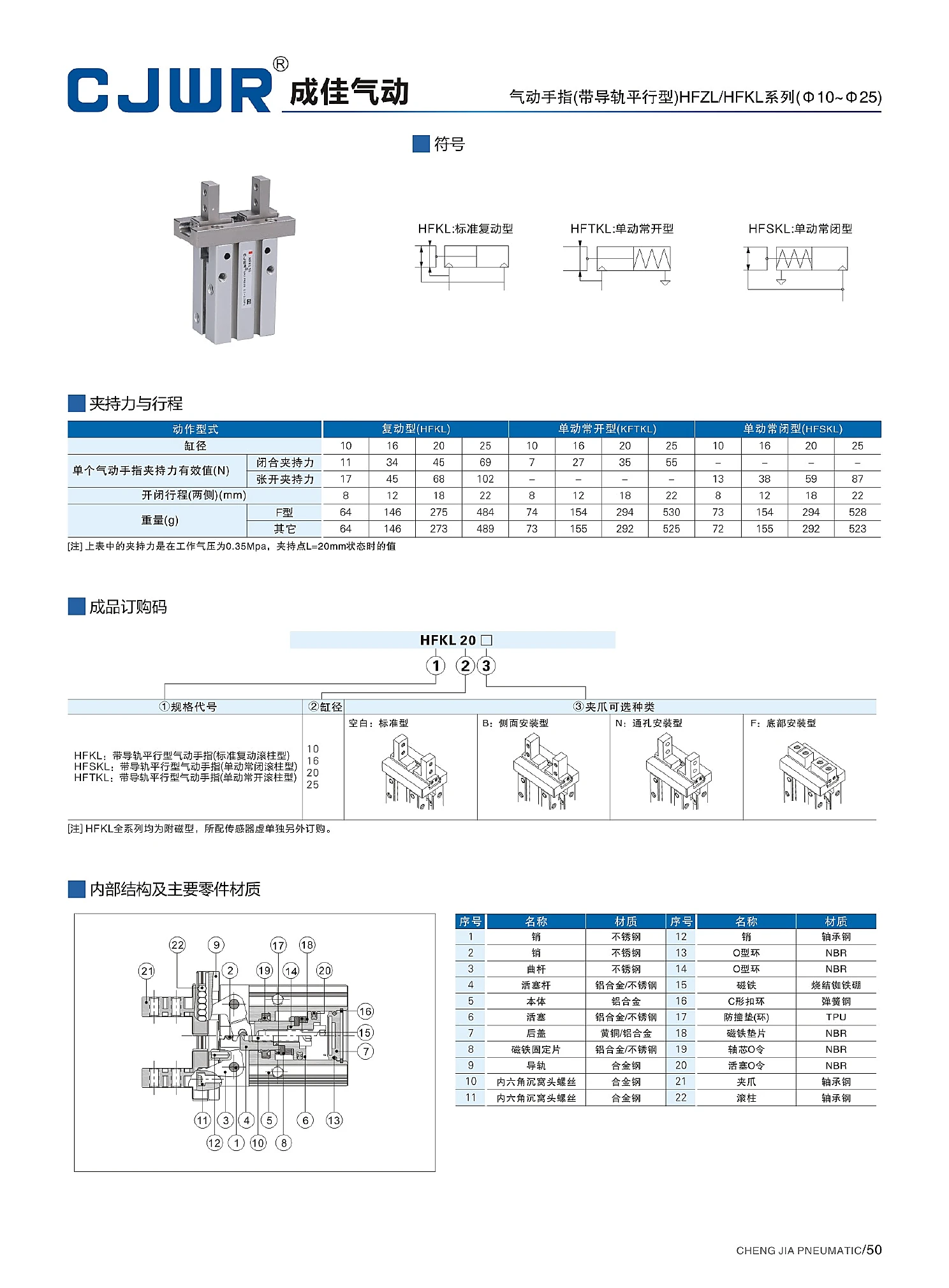

选型资料第 50 打开高清页面
HFZL / HFKL 选型资料第 50

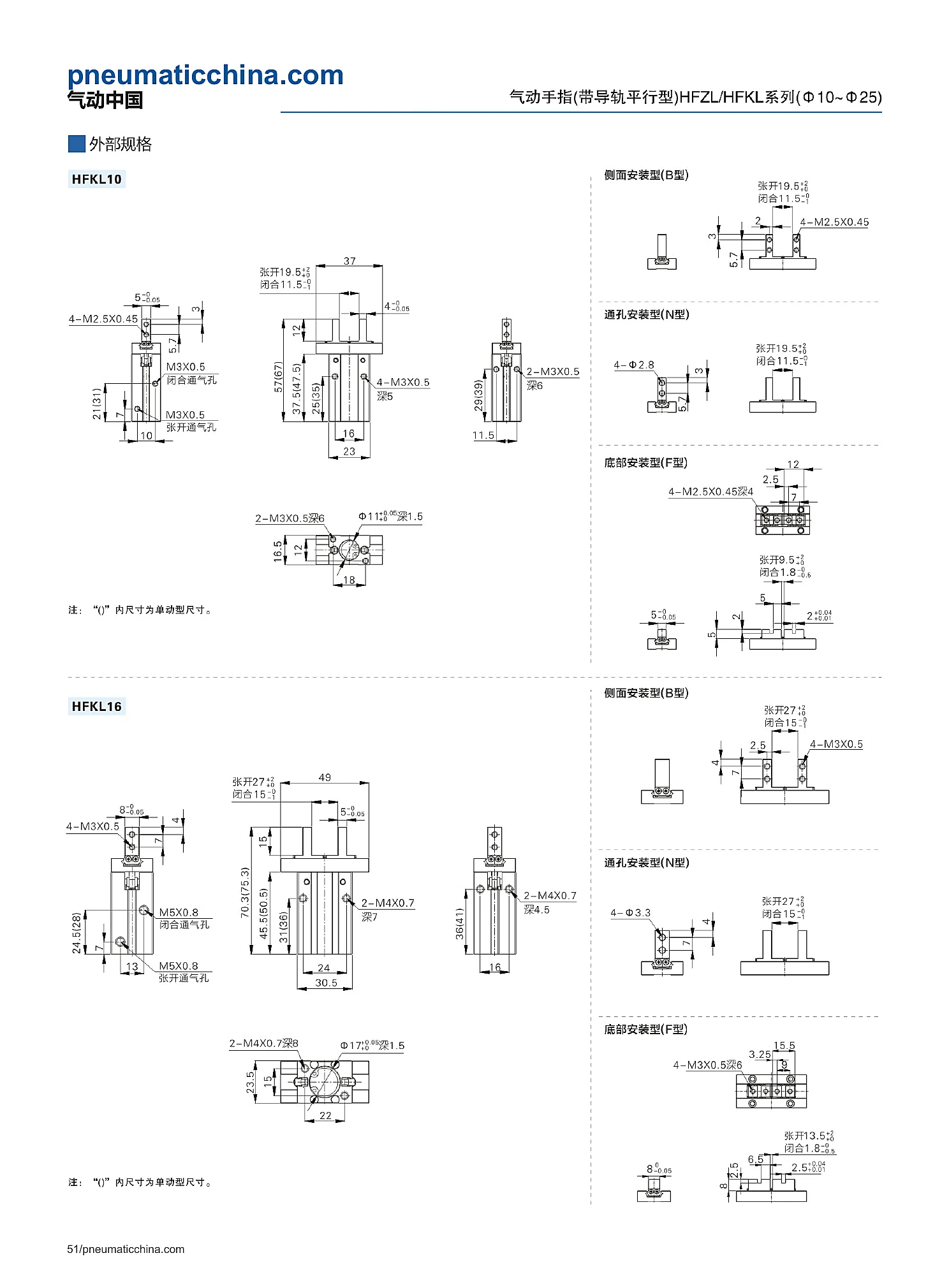

选型资料第 51 打开高清页面
HFZL / HFKL 选型资料第 51

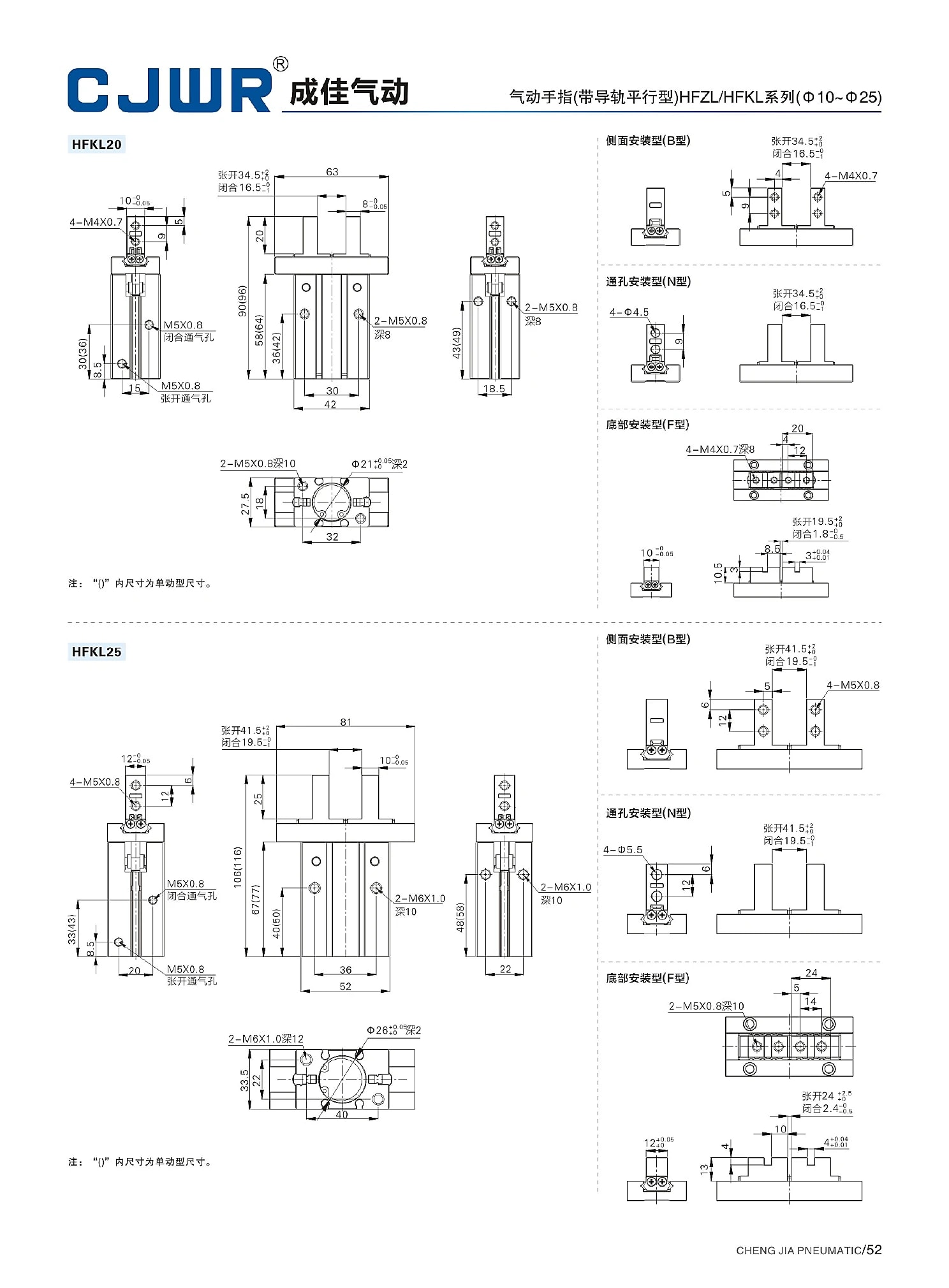

选型资料第 52 打开高清页面
HFZL / HFKL 选型资料第 52
